«ЯК НАЛАШТУВАТИ 3G АНТЕНУ CDMA?»

Дата: 25.07.2017 Коментарі: 1

«Як налаштувати зовнішню антену для збільшення швидкості 3G модема»

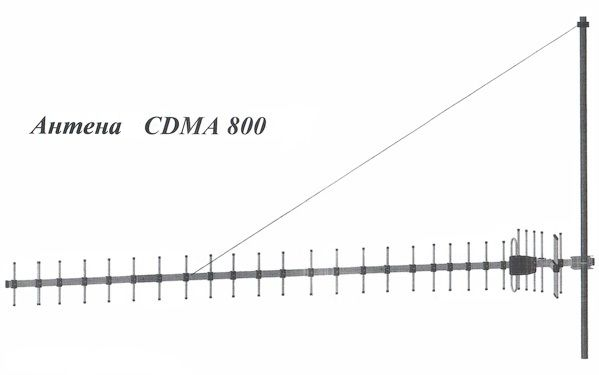

3G CDMA антена - пристрій, призначений для випромінювання або прийому радіохвиль на частоті CDMA 800 mhz. Спрямована антена CDMA має вертикальну поляризацію, а корпус антени зроблений з міцного алюмінієвого сплаву і в залежності від потужності має різну конфігурацію і розміри





Спрямована антена CDMA стандарту налаштовується за допомогою програми AxesstelPST EVDO. Вона допоможе визначити найкращий напрямок антени до базової станції, і положення в якому вона забезпечить хороший прийом сигналу і збільшить швидкість 3G інтернету. Для цього підключаємо антену до 3G модему, підключаємося до мережі інтернет і бачимо потрібні параметри для настройки 3G антени. Залишається вертіти антену і визначити краще положення. В кінцевому підсумку ми будемо прагнути до потрібних показників в програмі. А саме - мінімального значення шуму RX1 Rssi і Ec / lo і максимального значення параметра швидкості DRC Requested.



Кілька порад перед налаштуванням 3G антени:

1. Для отримання максимального результату потрібно правильно вибрати 3G антену. Тому я рекомендую використовувати CDMA антену на 24 dB з максимальним посиленням 3G сигналу. Придбати спрямовану CDMA антену можна в нашому інтернет магазині 3G-DIGGER.com



Як правильно вибрати спрямовану CDMA антену, можна дізнатися в статті «Як вибрати 3G антену CDMA» на нашому сайті.





2. Не забувайте те, що 3G антена захоплює не тільки сигнал мережі, але й перешкоди від інших джерел радіовипромінювання або предметів, які блокують сигнал (супутники, високовольтні дроти, дерева, гори, споруди, будинки тощо). Тому стараємося підняти 3G антенну якомога вище, що б на її шляху не було ніяких предметів та перешкод.





3. Після зміни напрямку 3G антени заберайте руки і робіть інтервали між тестом швидкості інтернету (дайте антені узгодитися з базовою станцією). З такими діями отримані результати будуть більш точнішими. Для визначення максимального потоку даних користуйтеся сайтом тестування швидкості інтернету Speedtest.net





4. І останнє, чим більше довжина настроюваної 3G антени, тим складніше і точніше її потрібно спрямовувати на базову станцію.



"Поетапний процес налаштування 3G антени"

Для початку скачайте программу AxesstelPST EVDO і інсталюйте її на свій комп'ютер. Завантажити AxesstelPST EVDO можна на нашому сайті «Завантажити безкоштовно AxesstelPST EVDO».



Поки йде процес встановлення, підключаємо 3G модем з підключеною до неї антеною в USB порт комп'ютера і дивимося на якому порту він визначився. Для цього заходимо в диспетчер пристроїв і в пунктах Порти (COM і LTP) дивимося наш порт. У мене модем Pantech UM175 і він на порту №6 - (COM6).





Після установки програми запускаємо AxesstelPST EVDO, відкриється вікно програми.





По перше, потрібно підключити програму до 3G модема, для цього у вікні Setup, натискаємо кнопку Searching Port. Після чого, ми знаходимо наш порт (у мене номер 6), вибираємо його і натискаємо кнопку ОК.







Нагадую, що 3G модем повинен бути підключений до мережі інтернет і антена має бути вже підключена до нього. Якщо ви зробили все правильно, Axesstel підключиться до 3G модему і почне показувати параметри мережі. Якщо цього не трапилось, перевірте порт модема і повторіть процедуру.



Якщо все працює, то продовжуємо далі. Для фокусу Вашої уваги я закрив усі потрібні вікна в програмі і залишив тільки потрібне. У вікні з назвою 1xEV Status, ми знаходимо параметри RX1 Rssi - це рівень прийому мережі, Ec / lo - рівень перешкод. А параметр DRC Requested - максимальна швидкість завантаження інформації.





Виходячи з вище сказаного, Ваша задача в тому, щоб зменшити значення RX1 і Rssi Ec / lo і збільшити DRC Requested. Для цього, направляємо антену в напрямку базової станції і ловимо параметри RX1 Rssi з найменшим показником (сама оптимальна величина -60 дБм). Крутимо антену по сантиметру і робимо паузи з проміром швидкості через сайт СПІДТЕСТ, не забувайте забирати руки з антени. Ця процедура повторюється до тих пір, поки не знайдемо самого оптимального положення CDMA 3G антени.



Хочеться виділити наступне. В параметрі DRC Requested є цифра в дужках - при відмінному прийомі сигналу, вона повинна мати значення 14. Тоді ви отримаєте максимально можливе значення показника DRC Requested. Якщо ця цифра нижче (6-10), то потрібно збільшити якість зв'язку: більш точно налаштувати антену, переконайтеся, що у відсутні перешкоди перед антеною, спробуйте підняти антену вище або замінити її на більш потужну.



АВТОР: Шеремет Олександр
